　　PLC控制柜如何规范又美观的布局

　　电气柜的安装首先是实用，然后是美观。如果强电弱点不能单独安装，可考虑在安装板的上部安装高热值部件和较轻的部件，经常操作的部件应安装在有利于操作的位置(如变频器)。plc控制柜制造商的电气柜的接线必须分别用强电和弱电进行接线，不能并联，必须做好接地。

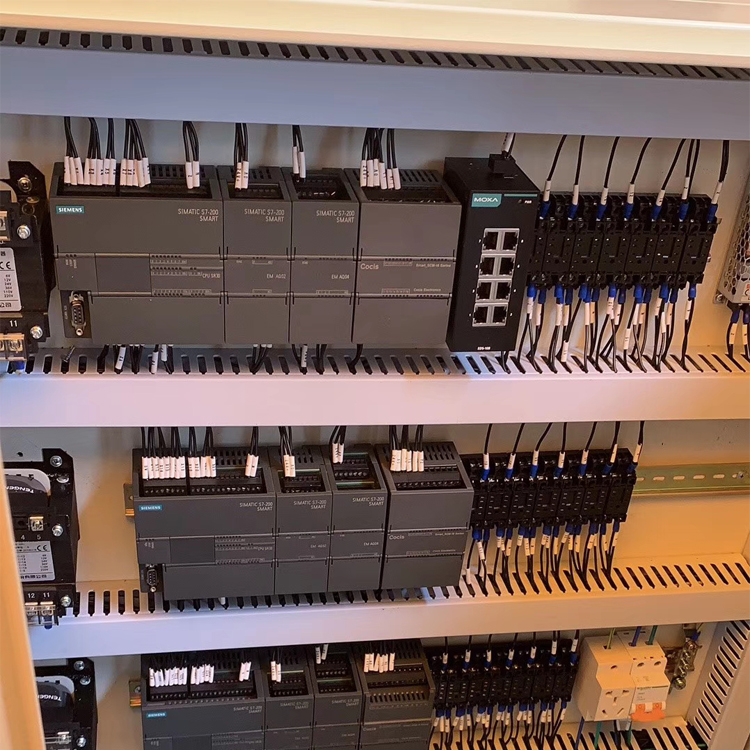

PLC控制柜内部布局

　　考虑以上热源的目的是通用电气柜的上部；侧面(底部)装有冷却风扇。热源向上，冷却向下。此外，考虑的是使布线尽可能短，并尽可能分离强电流和弱电流，以提供抗干扰能力。

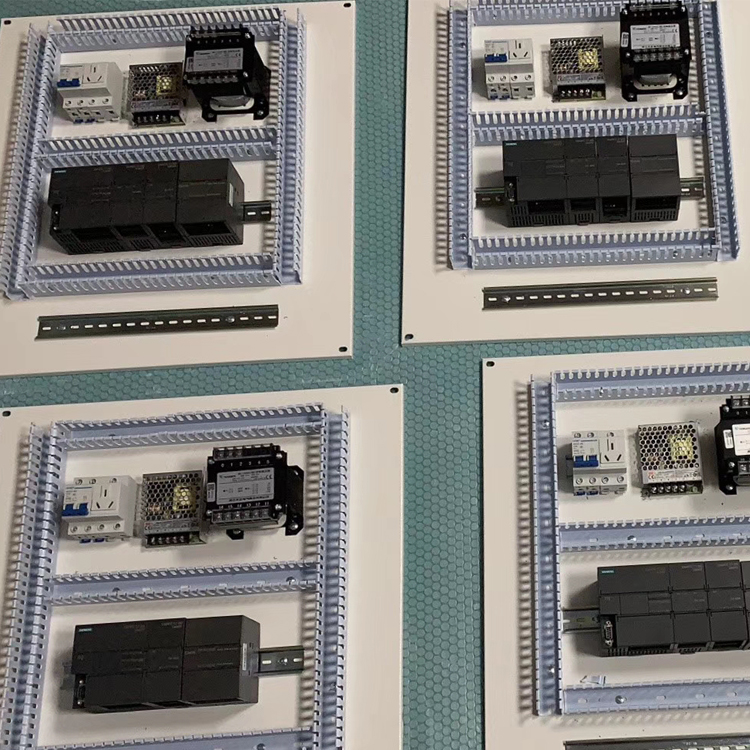

　　传统上，低压配电柜的供应商通常在上部安装加热元件，如变频器、控制变压器和DC稳压电源；其次，主电源开关和各支路电源开关。

　　电源线当电源标在DC输出和模块上时，使用红色电缆，标有“-”或“GND”时，使用黑色电缆，信号线使用其他颜色的电缆，如蓝色和黄色。连接交流电源时，“L”使用红色或棕色电线，“N”使用蓝色或黑色电线，“G”使用黄色或绿色或黄绿色电线

　　Plc控制柜安装在中间位置，小继电器；接触器和其他部件安装在下侧的原因是为了便于接线，最低侧是接线盒；另一排，地线排。

　　布局的基本原则是尽量避免强弱电的集中安装。如果机柜中的空间允许，可以根据单元将布局分成块。连接的电线应尽可能短，强弱电电线不应尽可能放在一个槽内。电机启动控制箱的接地线应按电源入口-电源负载接地(逆变器)-各单元接地-信号接地的顺序敷设。plc控制柜制造商的电源要求三相五线制电源，机柜外壳和设备外壳必须接地。

　　一般来说，可编程控制器、继电器和接触器从上到下排列，即从弱到强，便于控制元件和驱动元件之间的连接，逻辑层次清晰。接线端子设置在底部，方便进线和出线，减少高压信号线在柜内的游走。
