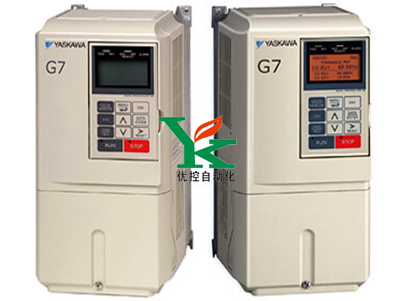

安川变频器常见故障：

这是安川变频器最为频繁的故障，在原因的分析上我将其分为外部原因和内部原因。 外部原因：机械结构和参数设置，开环控制主要检查负载是否存在短路，如果是一台变频器带多个电机，还应分别检查各个电机的线是否存在绝缘不好，检查机械部位被卡住（制动器是否未能完全打开），电动机的转矩过小，加速时间设置太短，电流上限设置太小和转矩补偿(V/F)设定偏高。如果是闭环控制还应检查编码器的线，主要检查对地的绝缘，以及编码器是否固定得很好，如果在运行中观察到U1-05有跳变或不能反馈速度，除了要考虑编码器本身外还有可能是PG卡坏了。 内部原因：变频器本身的检测元件损坏，变频器一上电就跳闸，这时一般不能复位。产生这种现象的原因有：模块损坏、驱动电路（驱动板）损坏和电流检测电路（交流互感器）损坏。如果是由于这方面的原因则需要跟换相关元件。

1） OV DC Bus Overvolt 主回路过电压

主回路过电压主要是因为制动单元不能放电，减速时间设置得过短，或者制动单元已经损坏。首先我们检查减速时间是否过短，对于大车，旋转机构的减速时间设置最好大于6S。检查制动单元在操作时我们可以观察制动单元上的红色指示灯，在减速和停止时是否闪烁，如果不能闪烁，需要检查制动单元到制动电阻的连接线是否存在断路情况，绝缘是否良好。如果是多个制动单元还应注意是不是每个制动单元都不放电。如果制动电阻侧连接出现短路或对地短路情况，则制动单元多半已经被烧坏，其检测方法是，拆开制动单元，测量制动单元内部的保险是否已经烧坏，IGBT是否已经烧坏。

2） OL2 变频器过负载

安川变频器过载的原因主要有负载过大，加速时间设置得过短，我们在检查中应注意制动器可能没有打开。对于旋转机构的制动器的控制不是由变频器信号给定的，在这里我们要注意旋转脚踏限位的检查，如果旋转脚踏踩下已经将电机刹住，但并没有碰到限位开关，司机在操作时就很容易出现踩着脚刹推手柄的现象。这时电机堵转电流会很大，如果长期这样很容易将变频器内的IGBT烧坏。 检测电路中交流互感器到驱动板的连接线出现问题，或驱动板本身坏了，也会出现此故障。闭环控制时再自学习中如果编码器的A-B-相线接反了也会报OL2。

3）UV1主回路低电压

导致主回路低电压的原因主要有整流桥某一路损坏，三路可控硅中有工作不正常。或者直流母线上的接触器损坏，导致直流母线电压损耗在充电电阻上面或电压检测电路发生故障都有可能导致欠压故障的出现。如果码头的电压降很大，当电压小于L2-05设定值时也会报此故障。

4）PGO PG Open PG断线检出

在安川变频器闭环控制时，编码器的读出的速度不能反馈到变频器上就会报此故障，这时我们会观察U1-05没有速度反馈值。导致此故障主要为，编码器到PG卡的线断接，PG卡的接线错误，编码器损坏。

5）OS 过速度

此故障发生时，注意检查F1-08，F1-09的参数设置是否和正常工作的要求速度，设置不当。如果是此情况重新调整参数后，再观察U1-05，和电流值。此故障也可能是外部原因产生，如果制动器抱闸不紧，在手柄回零后重物将电机拉着转，也会报此故障，这种情况要检查制动器。
