一、产品特点：
产品概述：
CDE360系列相对于CDE500及CDE350系列更具成本优势，在品质保证的前提下，做了优化改进，如电流采样电路,采样方式改进优化；驱动电路、控制电路优化；PCB、结构优化改进；散热系统改进优化，虽然体积减小，但温升依然在安全范围内；全系列标配LED键盘，15kw及以上可选配双显键盘。
应用领域：
广泛用于纺织、造纸、拉丝、包装、食品等行业，完美应用于多泵恒压供水、冷却风机、压缩机、地铁和隧道通风机、空调、污水处理等场合。
容量范围：
单相220V 0.75KW - 2.2KW
三相380V 0.75KW - 560KW
三相480V 0.75KW - 560KW
技术特点：
1.宽电压输入
电源电压-15%~10% ，47Hz~63Hz ，具有欠压降频输出功能供选择可以将电源电压适用范围扩展到-30%(例如380V电压等级变频器使用范围266V-440V）；
2.高抗干扰能力
脉冲群测试：±4800V
静电(空气放电)：8000V
静电(接触放电)：6000V
具有EMI电路+防雷设计
3.相间及对地短路保护
任意相间短路保护 < 8uSec U、V、W相对地短路保护；
4.防腐蚀处理
8um镀镍，关键部位三层英国三防漆；
5.控制信号电源：
+10V和 +24V外供电源均具有短路保护
+10V具有30mA的电流输出能力
+24V具有200mA的大电流输出能力
6.过载能力
全系列G型变频器过载能力150%一分钟，L型变频器过载能力120%一分钟。
7.配置丰富
支持一个扩展继电器板卡：扩展四个继电器(T3~T4)，一个Y端子(Y3)，总共支持多达6个继电器输出；CDE360-4T30G/37L及以下机型内置制动单元；
8.转速追踪
不论当前电机方向是正向还是反向，不论电机速度是高还是低，都能保证平滑追踪，一次成功；
9.瞬停不停
市电停电，变频器依靠电机回馈能量可以暂时不停机；可以实现低电压穿越；
10.低频电流正弦度高，力矩大
0.5Hz，可以输出100%电机额定转矩

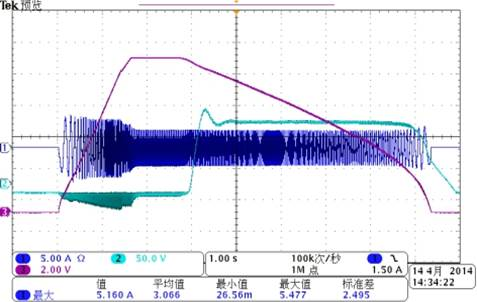

11.快速启停性能优异(1Sec，加速减速)
CH1：输出电流, CH2:输出频率, CH3:母线电压
12.支持多泵控制
支持变频固定模式，变频循环模式；
单机可以实现一拖二，加上扩展继电器板卡，可以实现一拖四；
可实现辅助泵软起；
支持定时自动切换；
13.支持更多功能：
* 键盘外引长达1000米；
* 摆频、定长及计数；
* PID+反馈断线检测+休眠、唤醒；
* 点动、多段速与简易PLC；
* 支持能耗制动，直流制动，磁通制动；
* 欠压点、欠压降频点；
* 过压失速点，能耗制动点，过压点可以灵活设置；
* 键盘支持参数拷贝；
* 支持使用到期功能(特殊场合，方便经销商回收货款)；
* 支持最近三组故障存储；
* AI/AO用户校正，获得高精度的模拟量输入输出；
* 支持自定义参数显示模式，快速便捷访问期望访问的参数；
* 支持非默认值显示模式，快速分组查找与出厂值不同的参数；
* 具有抱闸控制功能，满足一些提升行业使用。
二、产品描述：

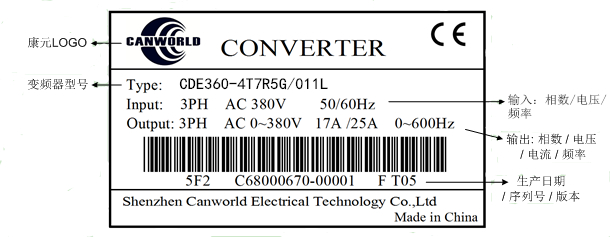

CDE360命名规则
选型建议：
1） 单相220V输入
CDE360-2S等级变频器型号与技术参数
变频器型号CDE360- |
电源容量
（kVA） |
输入电流
（A） |
输出电流
（A） |
制动
单元 |
直流
电抗器 |
键盘 |
2S0R7 |
1.5 |
8.2 |
4 |
标配
内置 |
无 |
标配LED
键盘 |
2S1R5 |
3 |
14 |
7 |
2S2R2 |
4 |
23 |
9.6 |
备注：
1）表中机型均为单机、壁挂式。
2）三相380V输入
CDE360-4T等级变频器型号与技术参数
变频器型号
CDE360- |
电源容量
（kVA） |
输入电流
（A） |
输出电流
（A） |
制动
单元 |
直流
电抗器 |
键盘 |
4T0R7G/1R5L |
2.0/3.0 |
3.4/5.0 |
2.6/3.8 |
标配
内置 |
无 |
挂机标配LED
键盘
柜机标配LED
+
LCD键盘 |
4T1R5G/2R2L |
3.0/4.0 |
5.0/5.8 |
3.8/5.5 |
4T2R2G/3R7L |
4.0/5.9 |
5.8/10.5 |
5.5/9 |
4T3R7G/5R5L |
5.9/8.9 |
10.5/14.6 |
9/13 |
4T5R5G/7R5L |
8.9/11 |
14.6/18 |
13/17 |
4T7R5G/011L |
11/16.4 |
18/25 |
17/24 |
4T011G/015L |
16.4/21 |
25/31.2 |
24/30 |
4T015G/018L |
21/24 |
31.2/39.2 |
30/38 |
4T018G/022L |
24/30 |
39.2/46.5 |
38/45 |
4T022G/030L |
30/40 |
46.5/62 |
45/60 |
4T030G/037L |
40/57 |
62/78 |
60/76 |
4T037G/045L |
57/69 |
78/93 |
76/91 |
选配
外置 |
选配
外置 |
4T045G/055L |
69/85 |
93/114.5 |
91/112 |
4T055G/075L |
85/114 |
114.5/153.5 |
112/150 |
4T075G/090L |
114/134 |
153.5/180 |
150/176 |
4T090G/110L |
134/160 |
180/214 |
176/210 |
4T110G/132L |
160/192 |
214/256 |
210/253 |
4T132G/160L |
192/231 |
256/307 |
253/304 |
4T160G/185L |
231/240 |
307/360 |
304/350 |
4T185G/200L |
240/250 |
360/385 |
350/377 |
4T200G/220L |
250/276 |
385/425 |
377/415 |
4T220G/250L |
276/335 |
425/479 |
415/465 |
4T160G/185L-A |
231/240 |
307/360 |
304/350 |
标配
内置 |
4T185G/200L-A |
240/250 |
360/385 |
350/377 |
4T200G/220L-A |
250/276 |
385/425 |
377/415 |
4T220G/250L-A |
276/335 |
425/479 |
415/465 |
4T250G/280L-A |
335/375 |
479/535 |
465/520 |
4T280G/315L-A |
375/420 |
535/600 |
520/585 |
4T315G/355L-A |
420/475 |
600/674 |
585/650 |
4T355G/400L-A |
475/535 |
674/785 |
650/720 |
4T400G/450L-A |
535/600 |
785/850 |
720/820 |
4T450G/500L-A |
600/670 |
850/930 |
820/890 |
4T500G/560L-A |
670/750 |
930/1055 |
890/1000 |
4T560G/630L-A |
750/840 |
1055/1155 |
1000/1120 |
备注：
（1）11G/015L及以下机型缺相保护由欠压保护形式实现。
（2）160G/185L以下机型为单机、壁挂式；160G/185L及以上机型不带“-A”为壁挂式，带“-A”为柜式。
（3）壁挂式机标配LED单显键盘，柜式机标配LED+LCD双显键盘。
（4）030G/037L及以下内置制动单元；型号尾数带-A表示为柜机内置直流电抗器。
3）三相480V输入
CDE360-5T等级变频器型号与技术参数
变频器型号
CDE360- |
电源容量
（kVA） |
输入电流
（A） |
输出电流
（A） |
制动
单元 |
直流
电抗器 |
键盘 |
5T0R7G/1R5L |
2.0/3.0 |
3.4/5.0 |
2.6/3.8 |
标配
内置 |
无 |
挂机标配LED
键盘
柜机标配LED
+
LCD键盘 |
5T1R5G/2R2L |
3.0/4.0 |
5.0/5.8 |
3.8/5.5 |
5T2R2G/3R7L |
4.0/5.9 |
5.8/10.5 |
5.5/9 |
5T3R7G/5R5L |
5.9/8.9 |
10.5/14.6 |
9/13 |
5T5R5G/7R5L |
8.9/11 |
14.6/18 |
13/17 |
5T7R5G/011L |
11/16.4 |
18/25 |
17/24 |
5T011G/015L |
16.4/21 |
25/31.2 |
24/30 |
5T015G/018L |
21/24 |
31.2/39.2 |
30/38 |
5T018G/022L |
24/30 |
39.2/46.5 |
38/45 |
5T022G/030L |
30/40 |
46.5/62 |
45/60 |
5T030G/037L |
40/57 |
62/78 |
60/76 |
5T037G/045L |
57/69 |
78/93 |
76/91 |
选配
外置 |
选配
外置
|
5T045G/055L |
69/85 |
93/114.5 |
91/112 |
5T055G/075L |
85/114 |
114.5/153.5 |
112/150 |
5T075G/090L |
114/134 |
153.5/180 |
150/176 |
5T090G/110L |
134/160 |
180/214 |
176/210 |
5T110G/132L |
160/192 |
214/256 |
210/253 |
5T132G/160L |
192/231 |
256/307 |
253/304 |
5T160G/185L |
231/240 |
307/360 |
304/350 |
5T185G/200L |
240/250 |
360/385 |
350/377 |
5T200G/220L |
250/276 |
385/425 |
377/415 |
5T220G/250L |
276/335 |
425/479 |
415/465 |
5T160G/185L-A |
231/240 |
307/360 |
304/350 |
标配
内置 |
5T185G/200L-A |
240/250 |
360/385 |
350/377 |
5T200G/220L-A |
250/276 |
385/425 |
377/415 |
5T220G/250L-A |
276/335 |
425/479 |
415/465 |
5T250G/280L-A |
335/375 |
479/535 |
465/520 |
5T280G/315L-A |
375/420 |
535/600 |
520/585 |
5T315G/355L-A |
420/475 |
600/674 |
585/650 |
5T355G/400L-A |
475/535 |
674/785 |
650/720 |
5T400G/450L-A |
535/600 |
785/850 |
720/820 |
5T450G/500L-A |
600/670 |
807/884 |
779/846 |
5T500G/560L-A |
670/750 |
884/1002 |
846/950 |
5T560G/630L-A |
750/840 |
1002/1097 |
950/1064 |
备注：（1）11G/015L及以下机型缺相保护由欠压保护形式实现。
（2）160G/185L以下机型为单机、壁挂式;160G/185L及以上机型不带“-A”为壁挂式，带“-A”为柜式。
（3）壁挂式机标配LED单显键盘，柜式机标配LED+LCD双显键盘。
（4）030G/037L及以下内置制动单元；型号尾数带-A表示为柜机内置直流电抗器。
规格尺寸：
CDE360外型及安装尺寸
外观图 |
变频器型号
CDE360- |
外型尺寸（mm） |
安装尺寸（mm） |
尺寸图 |
H |
H1 |
W |
D |
A |
B |
孔径 |
单相220V |
W01 |
2S0R7 |
185 |
/ |
100 |
145 |
89 |
173 |
Φ5 |
C01 |
2S1R5 |
2S2R2 |
225 |
200 |
110 |
170 |
80 |
213 |
Φ5 |
三相380V |
W01 |
4T0R7G/1R5L |
185 |
/ |
100 |
145 |
89 |
173 |
Φ5 |
C01 |
4T1R5G/2R2L |
4T2R2G/3R7L |
4T3R7G/5R5L |
225 |
200 |
110 |
170 |
80 |
213 |
Φ5 |
4T5R5G/7R5L |
265 |
240 |
130 |
190 |
91 |
253 |
Φ5 |
4T7R5G/011L |
4T011G/015L |
312 |
282 |
155 |
201 |
110 |
298 |
Φ6 |
W02 |
4T015G/018L |
390 |
360 |
205 |
211 |
150 |
376 |
Φ6 |
4T018G/022L |
W03 |
4T022G/030L |
480 |
450 |
250 |
243 |
180 |
460 |
Φ7 |
C02 |
4T030G/037L |
4T037G/045L |
480 |
450 |
280 |
235 |
210 |
468 |
Φ7 |
W05 |
4T045G/055L |
535 |
500 |
360 |
298 |
240 |
515 |
Φ9.5 |
C03 |
4T055G/075L |
4T075G/090L |
587 |
552 |
394 |
310 |
260 |
567 |
Φ9.5 |
4T090G/110L |
722 |
687 |
394 |
330 |
260 |
698 |
Φ12 |
4T110G/132L |
4T132G/160L |
800 |
755 |
460 |
360 |
380 |
770 |
Φ12 |
4T160G/185L |
4T185G/200L |
900 |
860 |
520 |
350 |
360 |
871 |
Φ12 |
4T200G/220L |
4T220G/250L |
W06 |
4T160G/185L-A |
1265 |
1165 |
590 |
350 |
/ |
/ |
/ |
C04 |
4T185G/200L-A |
4T200G/220L-A |
4T220G/250L-A |
4T250G/280L-A |
1405 |
1305 |
700 |
370 |
/ |
/ |
/ |
4T280G/315L-A |
4T315G/355L-A |
4T355G/400L-A |
1540 |
1440 |
830 |
390 |
/ |
/ |
/ |
4T400G/450L-A |
4T450G/500L-A |
/ |
/ |
/ |
/ |
/ |
/ |
/ |
4T500G/560L-A |
1665 |
1565 |
850 |
500 |
/ |
/ |
/ |
4T560G/630L-A |
三相480V |
W01 |
5T0R7G/1R5L |
185 |
/ |
100 |
145 |
89 |
173 |
Φ5 |
C01 |
5T1R5G/2R2L |
5T2R2G/3R7L |
5T3R7G/5R5L |
225 |
200 |
110 |
170 |
80 |
213 |
Φ5 |
5T5R5G/7R5L |
265 |
240 |
130 |
190 |
91 |
253 |
Φ5 |
5T7R5G/011L |
5T011G/015L |
312 |
282 |
155 |
201 |
110 |
298 |
Φ6 |
W02 |
5T015G/018L |
390 |
360 |
205 |
211 |
150 |
376 |
Φ6 |
5T018G/022L |
W03 |
5T022G/030L |
480 |
450 |
250 |
243 |
180 |
460 |
Φ7 |
C02 |
5T030G/037L |
5T037G/045L |
530 |
500 |
280 |
243 |
210 |
510 |
Φ7 |
W05 |
5T045G/055L |
535 |
500 |
360 |
298 |
240 |
515 |
Φ9.5 |
C03 |
5T055G/075L |
5T075G/090L |
587 |
552 |
394 |
310 |
260 |
567 |
Φ9.5 |
5T090G/110L |
722 |
687 |
394 |
330 |
260 |
698 |
Φ12 |
5T110G/132L |
5T132G/160L |
800 |
755 |
460 |
360 |
380 |
770 |
Φ12 |
5T160G/185L |
5T185G/200L |
900 |
860 |
520 |
350 |
360 |
871 |
Φ12 |
5T200G/220L |
5T220G/250L |
W06 |
5T160G/185L-A |
1265 |
1165 |
590 |
350 |
/ |
/ |
/ |
C04 |
5T185G/200L-A |
5T200G/220L-A |
5T220G/250L-A |
5T250G/280L-A |
1405 |
1305 |
700 |
370 |
/ |
/ |
/ |
5T280G/315L-A |
5T315G/355L-A |
5T355G/400L-A |
1540 |
1440 |
830 |
390 |
/ |
/ |
/ |
5T400G/450L-A |
5T450G/500L-A |
/ |
/ |
/ |
/ |
/ |
/ |
/ |
5T500G/560L-A |
1665 |
1565 |
850 |
500 |
/ |
/ |
/ |
5T560G/630L-A |
备注：（1）160G/185L以下机型为单机、壁挂式;160G/185L及以上机型不带“-A”为壁挂式，带“-A”为柜式。
