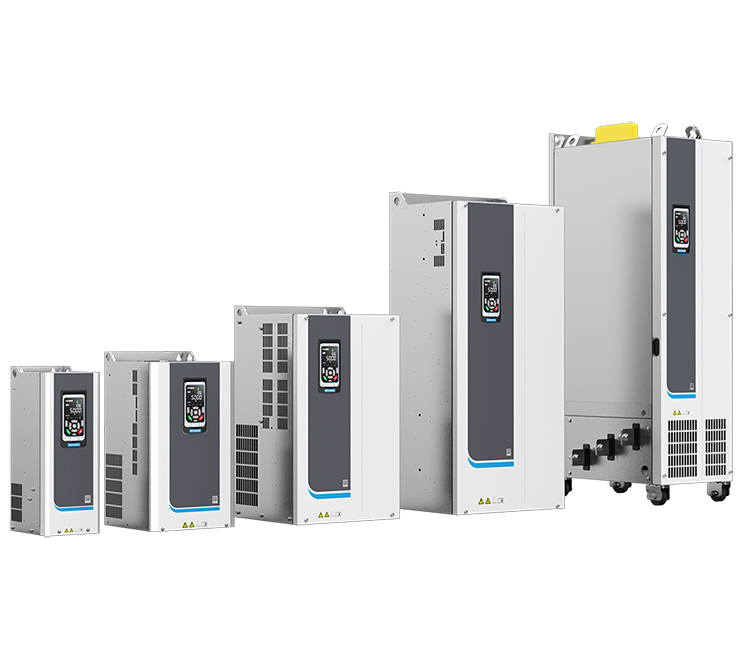

MD580系列低压高性能工程型变频器​产品介绍

　　MD580 系列变频器是一款低压高性能工程型变频器，同时支持三相交流永磁同步电机和异 步电机的控制。变频器采用高性能的矢量控制技术，低速高转矩输出，具有良好的动态特性、超强的过载能力，具备用户可编程功能及后台软件监控、通讯总线功能，支持多种编码器类型，组合功能丰富强大，性能稳定。

　　产品特性及优点

　　1、具有良好的动态特性、超强的过载能力，可以驱动三相交流异步电机和三相交流永磁电机。

　　2、变频器采用高性能的矢量控制技术，低速高转矩输出。

　　3、具备用户可编程功能及后台软件监控、通讯总线功能，支持多种编码器类型，组合功能丰富强大，性能稳定。

　　规格参数

　　基本参数输出频率V/F 控制：0 ~ 599 Hz       矢量控制：0 ~ 599 Hz

　　载波频率0.8 kHz ~ 12 kHz；可根据散热器温度，自动调整载波频率

　　输入频率分辨率数字设定：0.01 Hz

　　模拟设定：最高频率×0.025 %

　　变频器容量G 型机：0.4 kW ~ 400 kW；P 型机：0.7 kW ~ 450 kW

　　输入电压三相380 V ~ 480 VAC：323 V ~ 528 V（-15% ~ +10%）

　　电机类型与控制方式三相异步电机：V/F 控制、SVC、FVC

　　永磁同步电机：SVC、FVC

　　启动转矩0.25 Hz / 150%（SVC），0 Hz / 180%（FVC）

　　调速范围1：50（异步电机VF 控制）

　　1：200（异步机无传感器矢量控制）

　　1：1000（异步机有传感器矢量控制）

　　速度控制精度± 1.0%（VF 控制）

　　± 0.5%（无传感器矢量控制）

　　± 0.02%（有传感器矢量控制）

　　速度波动± 0.5%（无传感器矢量控制）

　　± 0.2%（有传感器矢量控制）

　　转矩响应< 20 ms（无传感器矢量控制）

　　< 5 ms（有传感器矢量控制）

　　转矩控制模式无传感器矢量控制、有传感器矢量控制

　　转矩控制精度± 5%，（无传感器矢量控制）

　　± 3%，（有传感器矢量控制）

　　过载能力G 型机：115% 1 小时，150% 1 分钟，178% 2 秒/ 每5 分钟

　　P 型机：105% 1 小时，110% 1 分钟，137% 1 秒/ 每5 分钟

　　转矩提升自动转矩提升；手动转矩提升0.1％ ~ 30.0％

　　V/F 曲线5 种方式：直线VF；多点VF；平方VF；完全VF 分离；不完全VF 分离；

　　个性化功能加减速曲线直线加减速，带圆弧加减速

　　内置PID1 套PID 参数，方便实现过程控制闭环控制系统

　　通讯/ 总线RS485 适配卡：支持MODBUS RTU 协议

　　MODBUS TCP 适配卡：支持MODBUS TCP 工业以太网

　　DP 适配卡：支持PROFIBUS DP

　　PROFINET IO 适配卡：PROFINET IO 工业以太网

　　CANopen 适配卡：支持CANopen 协议

　　运行命令通道可通过SOP-20、InoDriveStudio、LED 键盘、控制通道进行启停控制，支持端子启停控制

　　给定值通道2 组设定值通道、电动电位计、多段值给定

　　每组包括主速度、附加速度、辅速度，2 组通道可任意切换

　　人机接口模拟输入AI1：0-10 V / 0-20 mA 输入，12 位分辨率，校正精度0.5％，支持PT100/PT1000/PTC130/KTY84

　　AI2：0-10 V / 0-20 mA 输入，12 位分辨率，校正精度0.5％

　　模拟输出2 路AO：0-10 V / 0-20 mA 通过跳线可选，分辨率12 位，校正精度1％

　　数字输入6 路普通输入，可PNP，NPN 输入方式选择，均可用户自定义。

　　1 路高速输入，可PNP，NPN 输入方式选择，输入频率<100 kHz

　　数字输出1 路输出，支持普通输出和高速输出，普通输出可PNP，NPN 输出方式选择，高速输出支持最高100 kHz

　　3 路继电器输出，可编程常开/ 常闭触点

　　键盘显示标配LED 段码屏显示，选配外应LCD 键盘

　　保护功能上电对地短路、电机过热（PTC）、变频器过流、变频器过载、电机过载、变频器过压、变频器欠压、变频器过热、输出缺相、输入缺相、通讯故障、电流检测故障、电机调谐故障、编码器故障检测、EEPROM 读写故障、缓冲电阻故障、制动回路过流保护、制动电阻短路保护、制动管直通保护。
